Calidad de la Energía

Reporte elaborado por: IPA https://intlpa.com/

Información Punto de Medición

Información del Centro de Carga

Empresa:	Brembo de México, S.A. de C.V. Planta Apodaca
Dirección:	Calle Platón, núm. 100, Parque Industrial Kalos CP 66600, Apodaca, Nuevo León
Responsable Equipo:	Edi Matias Amaya
Correo:	eamaya@secovi.com

Descripción Actividades Centro de Carga

Nombre del punto de medición:	Acometida
Descripción general de la carga:	Fabricación de discos de frenado para la industria automotriz. Se utilizan máquinas de corte robotizadas, brazos de robot, tornos, rectificadoras, taladros, lavadoras, balanceadoras, estampadoras, prensas mecánicas. Las cargas críticas son compresores y colectores de polvos, centros de datos y capacitores. Jornadas de trabajo 24/6 de lunes a sábado, domingos ocasionalmente

Información del Medidor PQ

Marca:	Schneider ION-9000
Clase:	A
Muestreo:	10min

Datos de Medición en el Punto de Acoplamiento

Nivel de tensión del suministro:	13.8 kV, 60 Hz
Nivel de tensión del punto de medición:	13.8 kV
Medición:	Mensual
Fecha de medición inicial:	01/08/2026
Fecha de medición final:	31/08/2026

Diagrama Unifilar de Medición

Diagrama Unifilar

Resumen General

Observaciones y Recomendaciones

Nota

• Todos los indicadores de calidad de la energía se mantuvieron, en términos generales, dentro de los límites recomendados por el IEEE, con excepción de los eventos de tensión que se describen a continuación.

• El voltaje RMS se mantuvo cercano al límite inferior de −5 % respecto a su valor nominal. Sin embargo, el 20 de agosto, entre las 8:50 y las 13:40 h, se presentó una condición anormal de tensión: una de las fases registró una caída de tensión del 15 % de su valor nominal, mientras que otra presentó una reducción del 47 %. Este comportamiento es inusual y posiblemente estuvo asociado con problemas en el suministro eléctrico. Adicionalmente, los días 2, 4 y 7 de agosto, a las 17:40, 16:00 y 12:30 h, respectivamente, se registraron caídas de tensión del 13.7 %, 15.6 % y 16 %.

• Los desbalances de tensión y corriente se mantuvieron por debajo de los límites recomendados, lo que indica que la planta opera, en términos generales, bajo condiciones adecuadas de balance entre fases.

• El comportamiento general de la calidad de la energía fue similar al observado durante el mes anterior. No obstante, destaca la presencia de eventos de baja tensión y problemas de regulación, cuya recurrencia respecto al mes anterior representa una condición que requiere especial atención.

Importante

• El comportamiento de las armónicas de corriente mantiene su patrón habitual, con predominio de la 5ª armónica, seguida de las armónicas 11ª, 7ª, 13ª, 3ª, 23ª, 25ª, 29ª, 31ª, 17ª y 19ª, en orden decreciente de magnitud. El THD de corriente se mantiene, en promedio, por debajo del 15 %, aunque presenta un ligero incremento respecto al mes anterior.

• Las armónicas de tensión presentan un comportamiento más estable, con valores de THD inferiores al 4 % durante todo el periodo de medición. Su distribución armónica mantiene un patrón similar al observado en la corriente.

• Se recomienda dar seguimiento a la evolución de la 5ª armónica de corriente, debido a que su magnitud destaca considerablemente respecto a las demás componentes armónicas. Aunque durante los últimos meses se ha mantenido entre el 12 % y el 18 %, es importante vigilar que no presente una tendencia creciente.

Precaución

• Se ha observado un deterioro progresivo en las condiciones de tensión respecto a los meses anteriores, posiblemente asociado con el comportamiento de la red eléctrica durante la temporada de lluvias. La recurrencia de eventos de baja tensión y las variaciones significativas registradas hacen recomendable reforzar el seguimiento de los niveles de tensión, con especial atención a su magnitud, duración y frecuencia, a fin de identificar posibles problemas en el suministro eléctrico.

---

Descargar reporte PDF

Informe Rápido

Informe de las mediciones en función de Límites de Referencia (LR) de la IEEE.

Tabla. Informe Rápido

Parámetro	Bajo (LR)	Dentro (LR)	Sobre (LR)	Límites_Referencia
Tensión (V)		13237.96		±5% Vnom
Frecuencia (Hz)		60		59.5 - 60.5 Hz
Factor de potencia		0.91		0.90 - 1 en atraso
IHv %		✓		0 - 5 %
THDv %		3.15		0 - 5 %
THDi %		15.46		---
Flicker Pst		0.28		0-1 p.u.
Flicker Plt		0.27		0-0.8 p.u.
Desbalance Dv %		0.65		0 - 2 %
Desbalance Di %		3.02		0 - 20 %

Resumen Estadístico Mediciones

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min.	p5	p50	mean.	p95	p99	max.
5.68	589.79	1,111.04	1,057.68	1,323.88	1,378.95	1,452.51

Potencia Reactiva (kVAr)
min.	p5	p50	mean.	p95	p99	max.
12.18	261.99	492.20	466.52	569.19	592.94	625.63

Potencia Aparente (KVA)
min.	p5	p50	mean.	p95	p99	max.
13.27	645.40	1,214.57	1,155.61	1,436.00	1,493.68	1,575.13

Factor de Potencia
min.	p5	p50	mean.	p95	p99	max.
0.37	0.89	0.92	0.91	0.93	0.94	0.95

THDv (%)
min.	p5	p50	mean.	p95	p99	max.
1.13	2.07	2.79	2.82	3.15	3.32	57.34

THDi (%)
min.	p5	p50	mean.	p95	p99	max.
5.73	8.44	10.76	11.34	15.46	18.98	108.90

Desbalance Voltaje (%)
min.	p5	p50	mean.	p95	p99	max.
0.21	0.38	0.54	0.65	0.65	0.68	24.21

Desbalance Corriente (%)
min.	p5	p50	mean.	p95	p99	max.
0.35	1.21	1.85	2.22	3.02	4.17	59.34

Frecuencia (Hz)
min.	p5	p50	mean.	p95	p99	max.
59.95	59.99	60.00	60.00	60.01	60.03	60.04

Vrms Prom (V)
min.	p5	p50	mean.	p95	p99	max.
8,613.39	12,825.53	13,220.31	13,237.96	13,714.34	13,795.00	13,948.48

Irms Prom (A)
min.	p5	p50	mean.	p95	p99	max.
0.46	39.67	76.83	72.81	91.79	96.15	103.37

Flicker Pst
min.	p5	p50	mean.	p95	p99	max.
0.05	0.12	0.21	0.22	0.28	0.33	11.83

Flicker Plt
min.	p5	p50	mean.	p95	p99	max.
0.10	0.17	0.21	0.24	0.27	1.14	4.33

Factor K
min.	p5	p50	mean.	p95	p99	max.
1.19	1.33	1.47	1.54	1.94	2.50	14.75

Sección: Potencias

Potencia Activa

Potencia Reactiva

Potencia Aparente

Factor de Potencia

Estadísticas de Potencia

Estadistica Descriptiva de Potencias

	Potencia Activa	Potencia Reactiva	Potencia Aparente	Factor de Potencia
	Min. : 5.7	Min. : 12	Min. : 13	Min. :0.37
	1st Qu.: 960.5	1st Qu.:429	1st Qu.:1053	1st Qu.:0.91
	Median :1111.0	Median :492	Median :1215	Median :0.92
	Mean :1057.7	Mean :467	Mean :1156	Mean :0.91
	3rd Qu.:1212.6	3rd Qu.:530	3rd Qu.:1321	3rd Qu.:0.92
	Max. :1452.5	Max. :626	Max. :1575	Max. :0.95

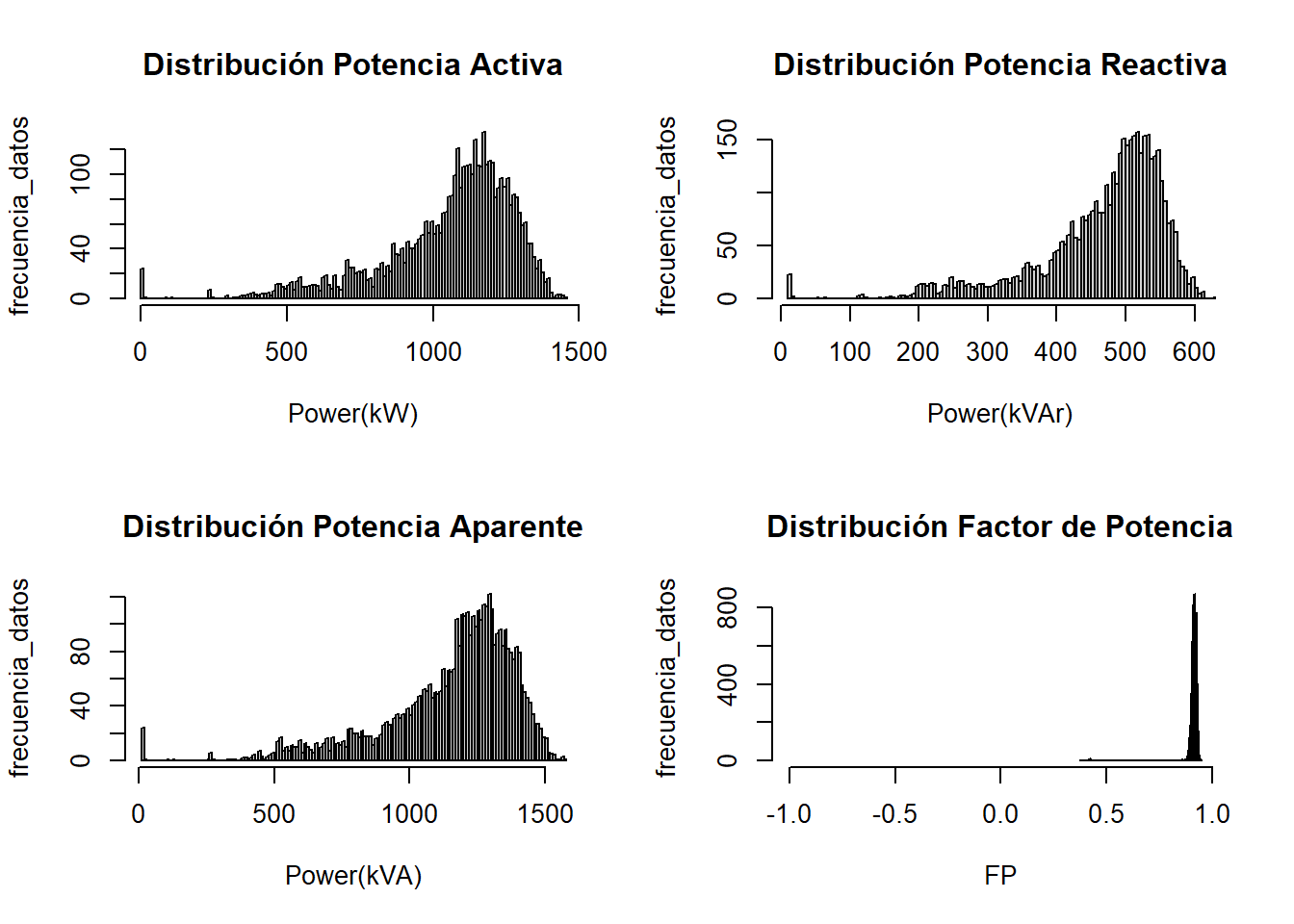

Gráficos Estadísticos Potencias

Sección: Voltajes RMS

Voltajes Promedio

Voltajes Máximos

Voltajes Minimos

Estadísticas de Voltaje (prom.)

Estadistica Descriptiva de Voltajes

	VAB	VBC	VCA
	Min. : 8613	Min. :12765	Min. :12646
	1st Qu.:13041	1st Qu.:13075	1st Qu.:12992
	Median :13231	Median :13259	Median :13173
	Mean :13232	Mean :13282	Mean :13199
	3rd Qu.:13432	3rd Qu.:13468	3rd Qu.:13379
	Max. :13948	Max. :13929	Max. :13885

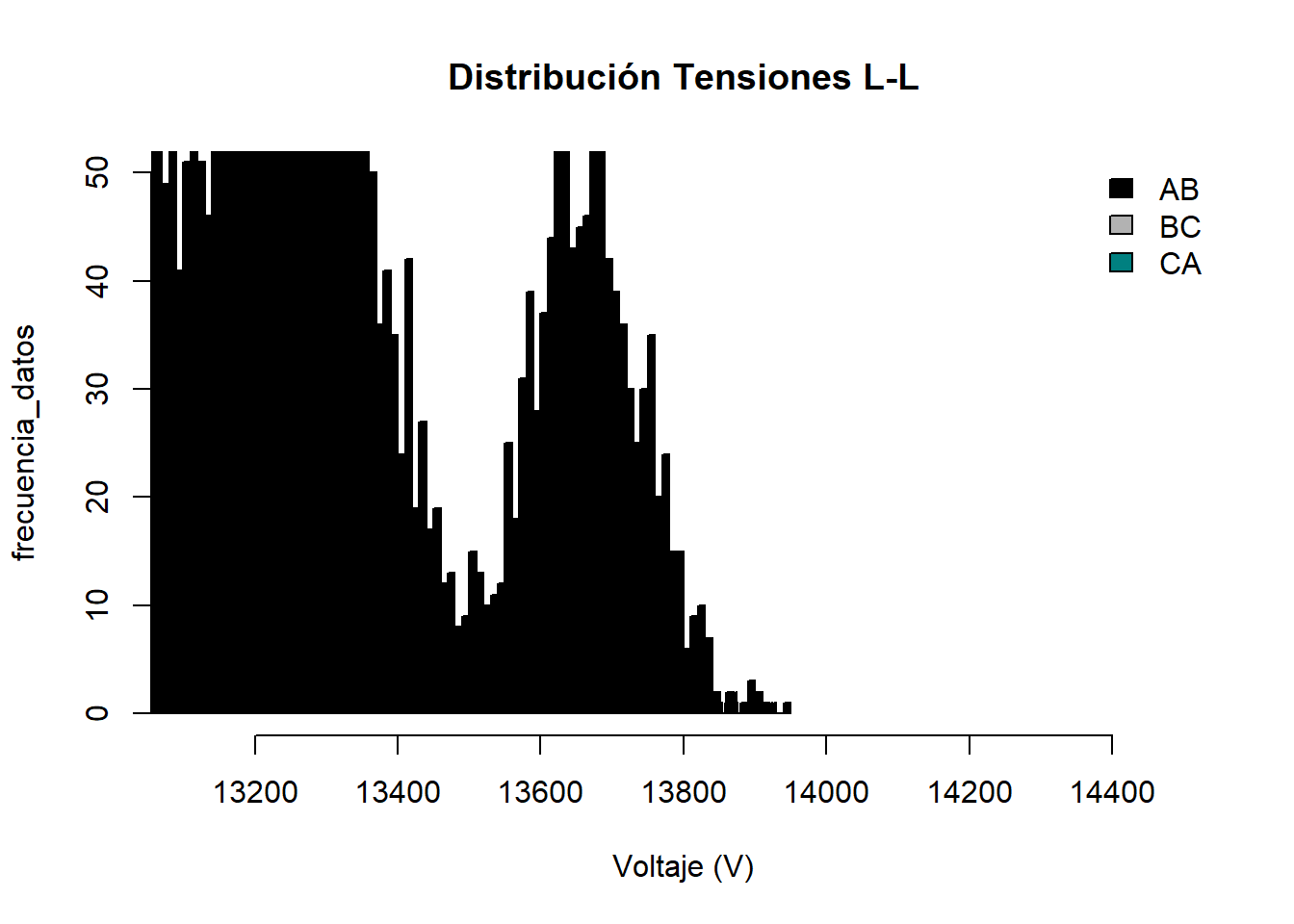

Gráfico Estadístico Voltajes

Sección: Corrientes RMS

Corrientes Promedio

Corrientes Máx

Corrientes Mín

Estadísticas de Corrientes (prom.)

Estadistica Descriptiva de Corrientes

	I1	I2	I3
	Min. : 0.46	Min. : 1.2	Min. : 1.3
	1st Qu.: 65.29	1st Qu.: 66.8	1st Qu.: 64.4
	Median : 76.46	Median : 78.2	Median : 75.7
	Mean : 72.45	Mean : 74.2	Mean : 71.8
	3rd Qu.: 83.46	3rd Qu.: 85.3	3rd Qu.: 82.7
	Max. :100.86	Max. :103.4	Max. :100.7

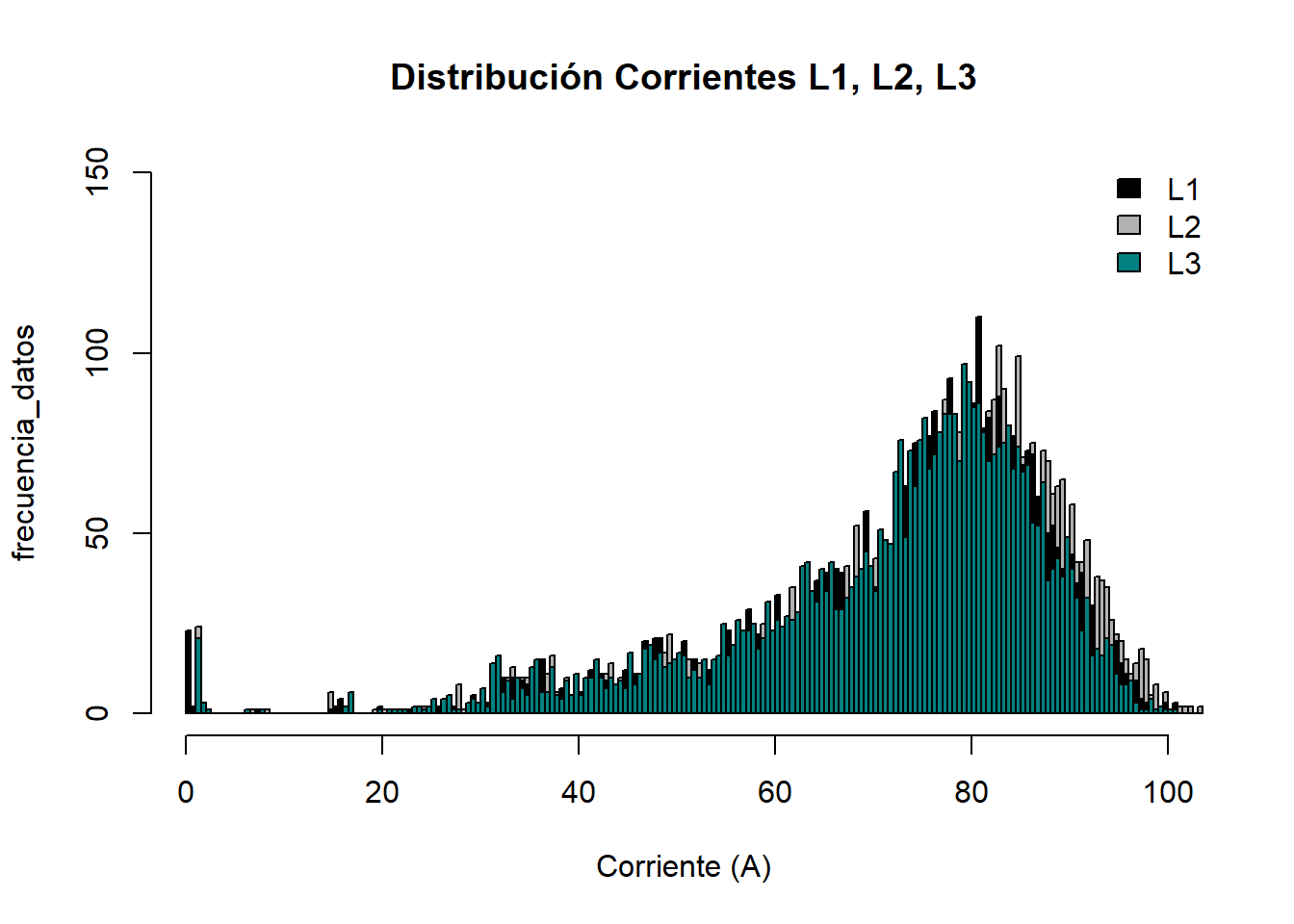

Gráfico Estadístico Corrientes

Sección: Desbalances

Desbalance de Voltaje

Desbalance de Corriente

Estadísticas Desbalances (prom.)

Estadistica Descriptiva Desbalance de Voltaje y Corriente

	Desbalance Corriente (%)	Desblance Voltaje (%)
	Min. : 0.35	Min. : 0.21
	1st Qu.: 1.53	1st Qu.: 0.48
	Median : 1.85	Median : 0.54
	Mean : 2.22	Mean : 0.65
	3rd Qu.: 2.22	3rd Qu.: 0.58
	Max. :59.34	Max. :24.21

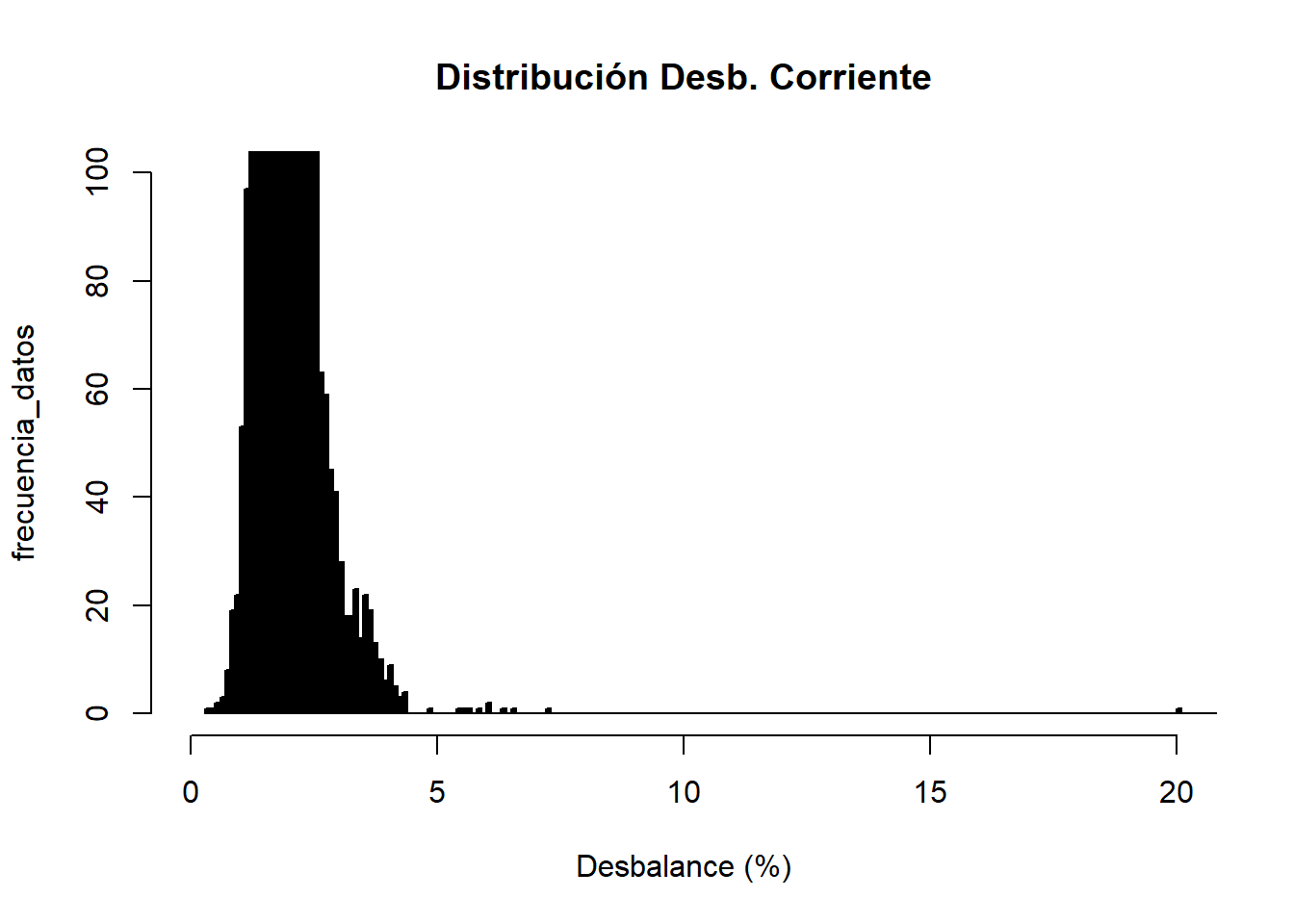

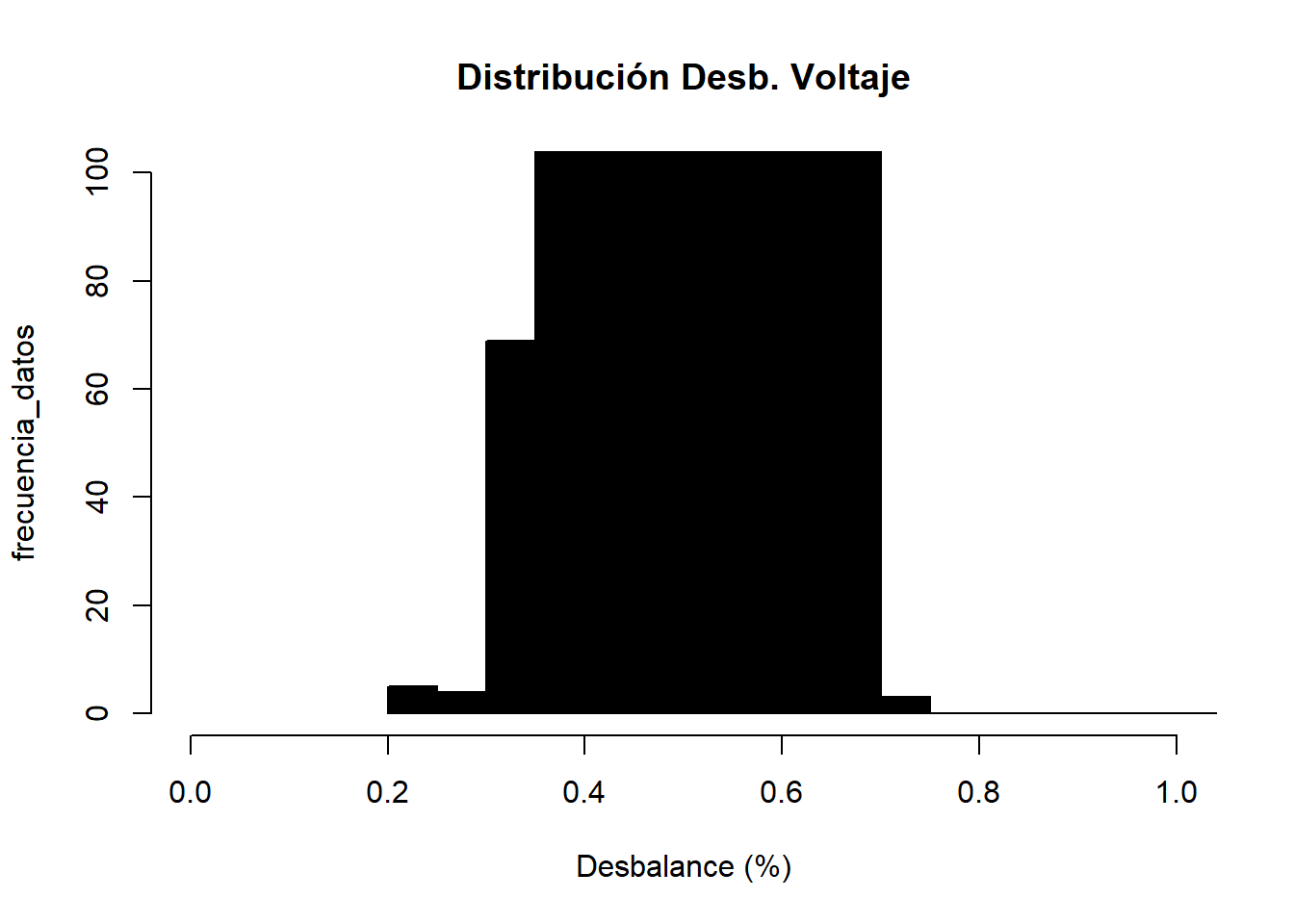

Gráfico Estadístico Desbalances

Sección: Frecuencia

Estadísticas de Frecuencia (prom.)

Estadistica Descriptiva de Frecuencia

	Frecuencia
	Min. :59.95
	1st Qu.:60.00
	Median :60.00
	Mean :60.00
	3rd Qu.:60.01
	Max. :60.04

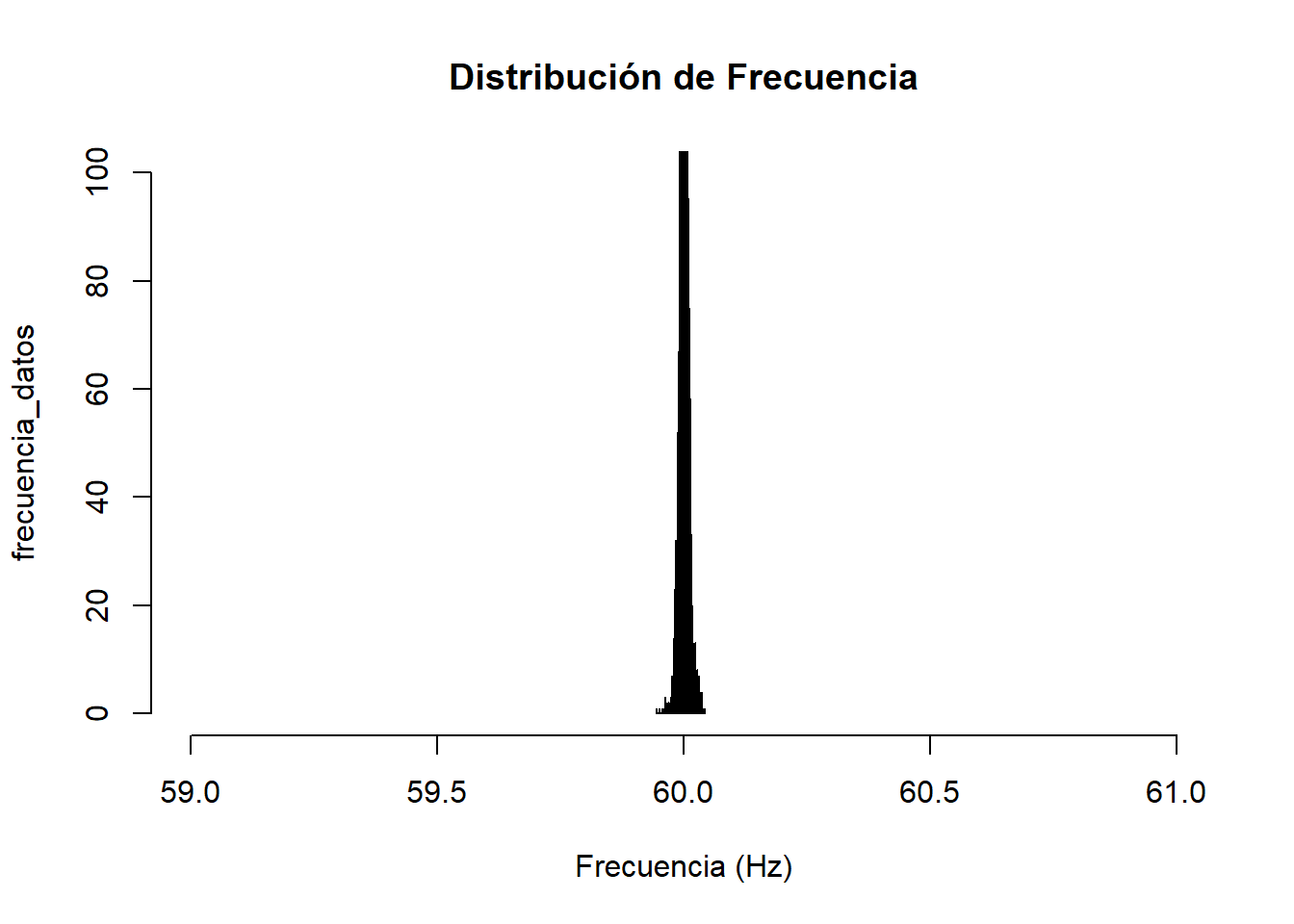

Gráfico Estadístico Frecuencia

Sección: Flickers

Flicker Pst

Flicker Plt

Estadísticas de Flickers Pst y Plt (prom.)

Estadistica Descriptiva de Flickers

	Pst L1	Pst L2	Pst L3	Plt L1	Plt L2	Plt L3
	Min. : 0.0680	Min. :0.057	Min. :0.0540	Min. :0.1520	Min. :0.0950	Min. :0.0950
	1st Qu.: 0.2010	1st Qu.:0.174	1st Qu.:0.1690	1st Qu.:0.2110	1st Qu.:0.1910	1st Qu.:0.1870
	Median : 0.2290	Median :0.199	Median :0.1940	Median :0.2320	Median :0.2090	Median :0.2040
	Mean : 0.2478	Mean :0.208	Mean :0.2035	Mean :0.2614	Mean :0.2363	Mean :0.2298
	3rd Qu.: 0.2530	3rd Qu.:0.226	3rd Qu.:0.2200	3rd Qu.:0.2510	3rd Qu.:0.2250	3rd Qu.:0.2190
	Max. :11.8330	Max. :8.562	Max. :8.4330	Max. :4.3300	Max. :3.9620	Max. :4.3040
	NA	NA	NA	NAs :50	NAs :50	NAs :50

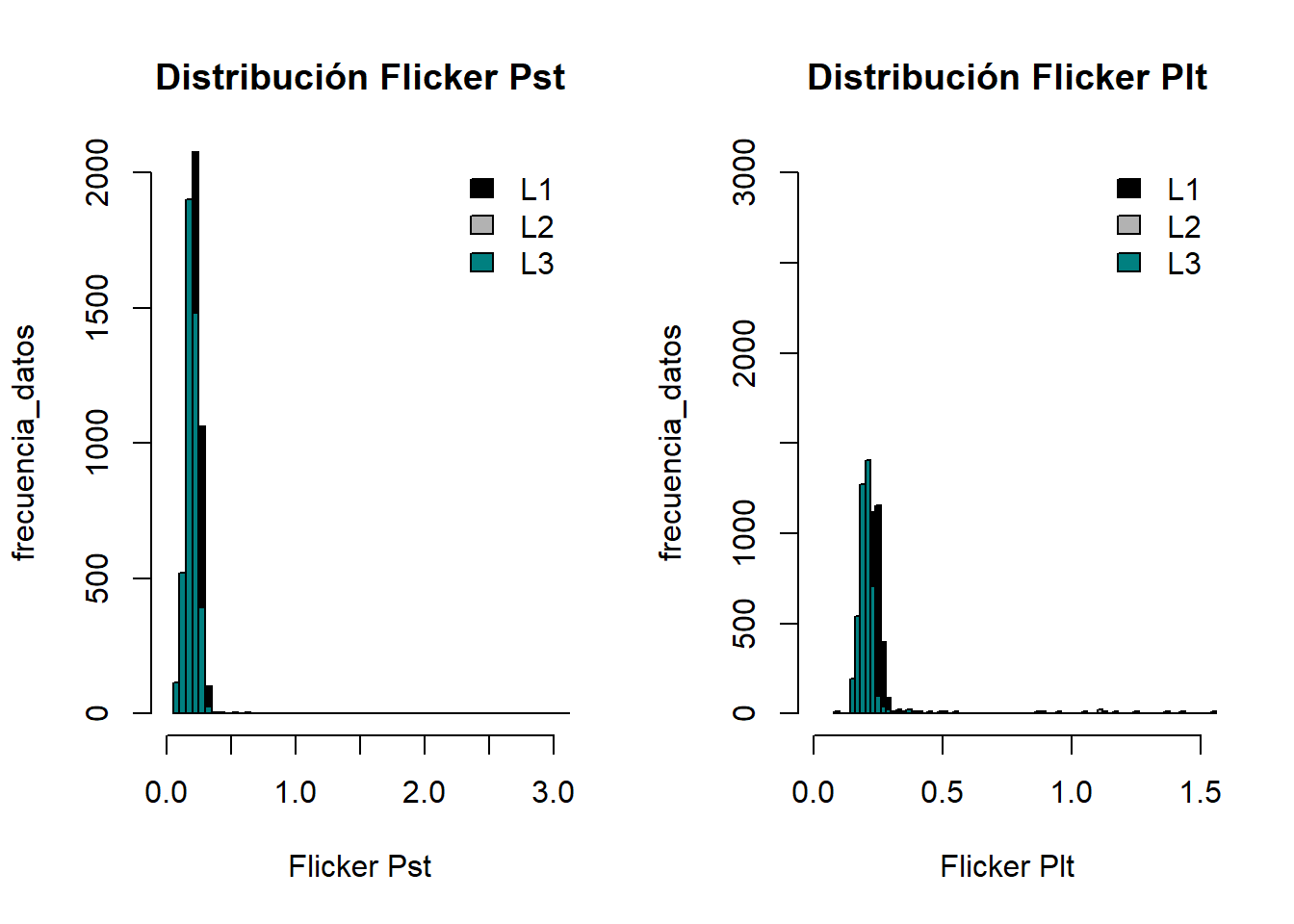

Gráfico Estadístico Flickers

Sección: Armónicas en Voltaje

THDv

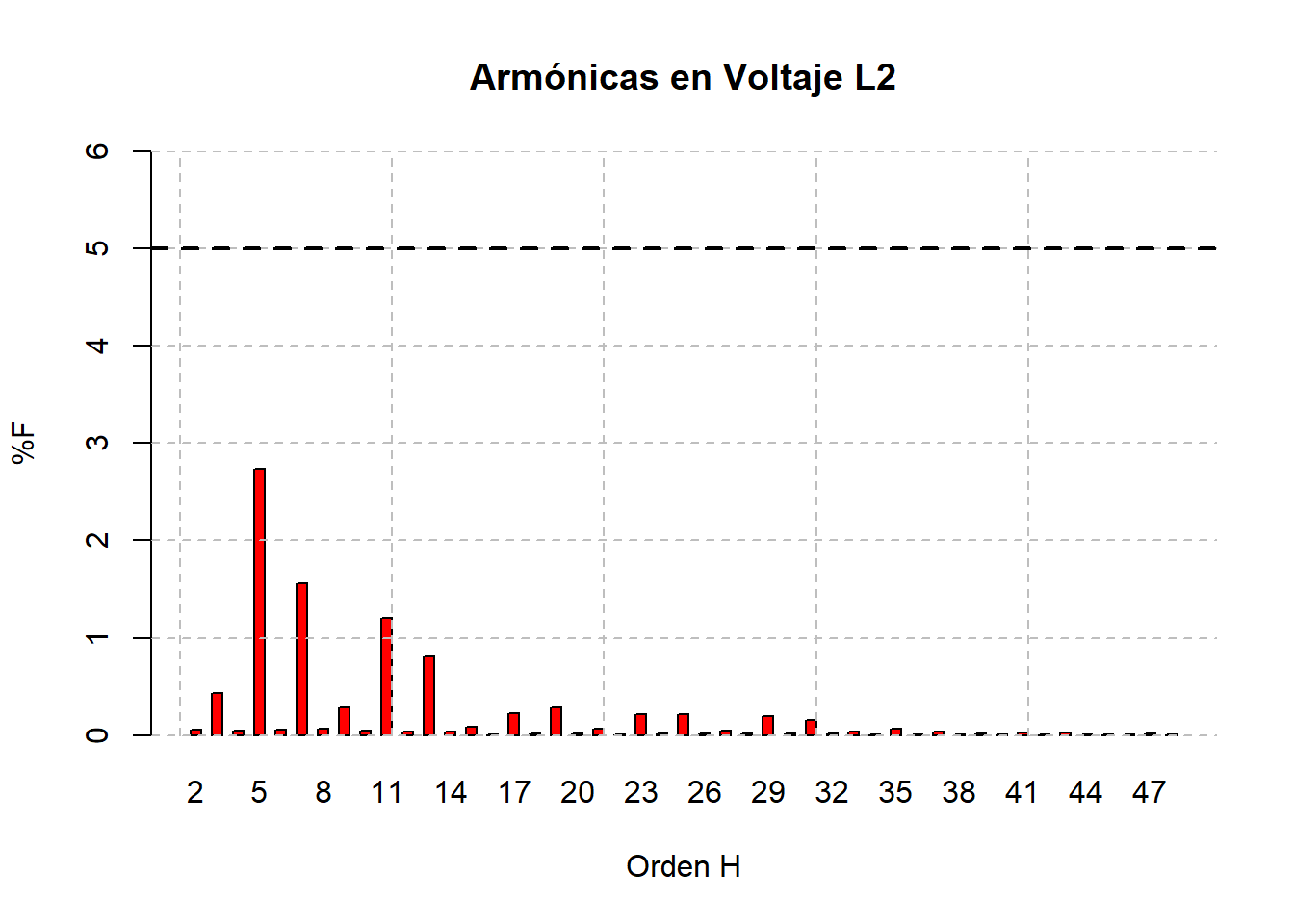

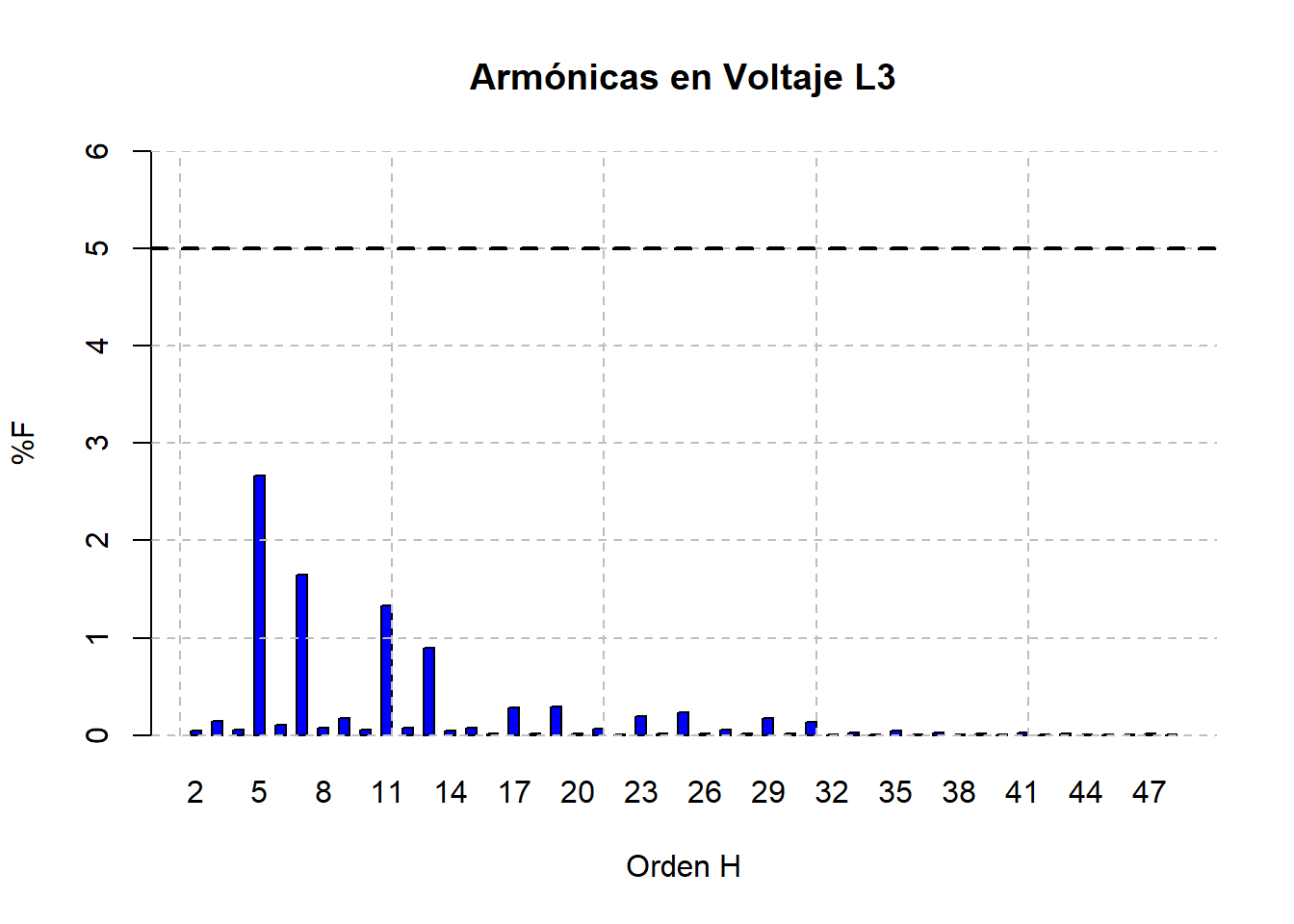

Armónicas Individuales V

Estadísticas de THDv (prom.)

Estadistica Descriptiva de THDV

	THDv L1	THDv L2	THDv L3
	Min. : 1.3	Min. :1.1	Min. :1.3
	1st Qu.: 2.6	1st Qu.:2.5	1st Qu.:2.6
	Median : 2.8	Median :2.8	Median :2.8
	Mean : 3.0	Mean :2.8	Mean :2.7
	3rd Qu.: 2.9	3rd Qu.:3.0	3rd Qu.:3.0
	Max. :57.3	Max. :4.4	Max. :3.5

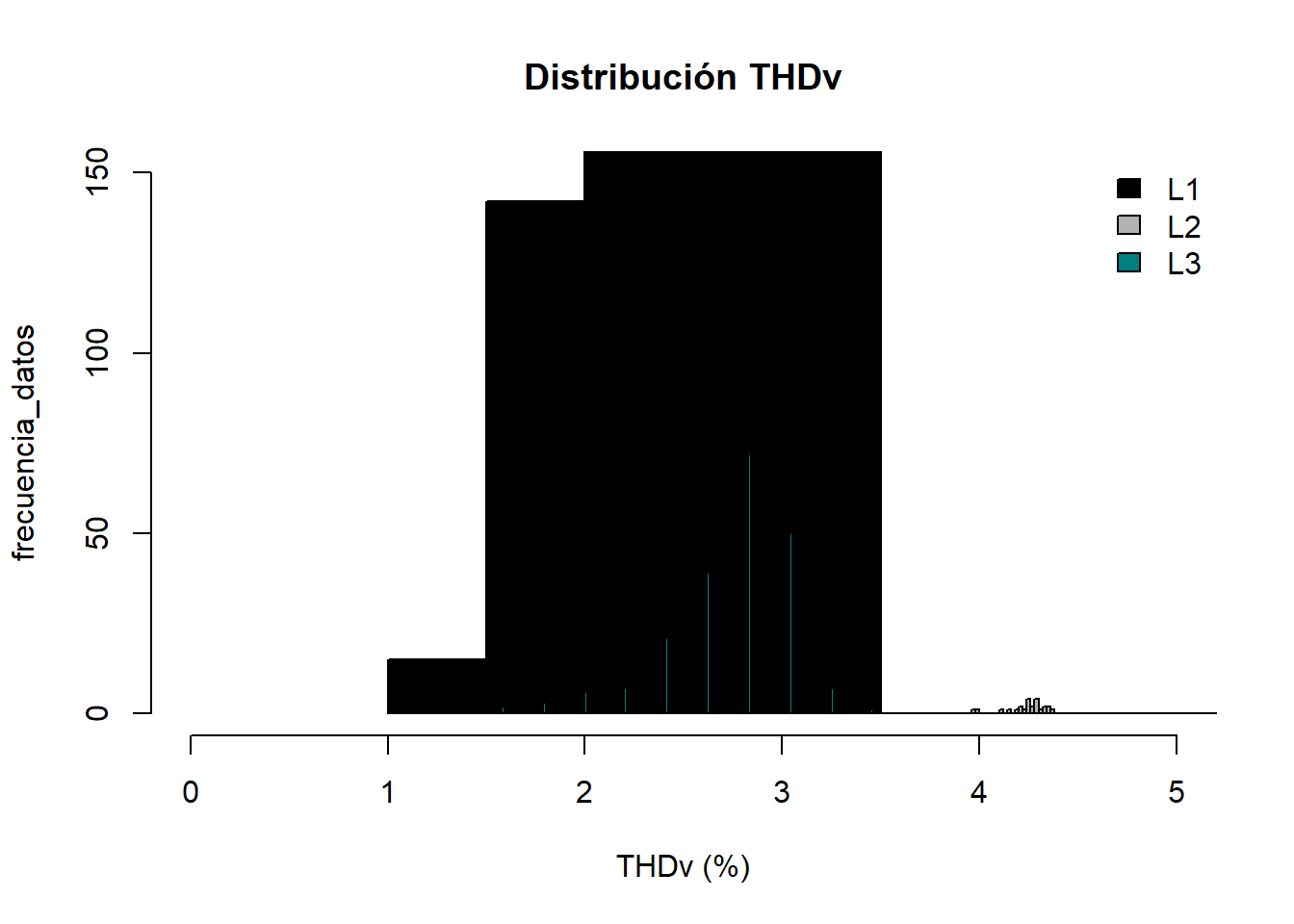

Gráfico Estadístico THDv

Sección: Armónicas en Corriente

THDi

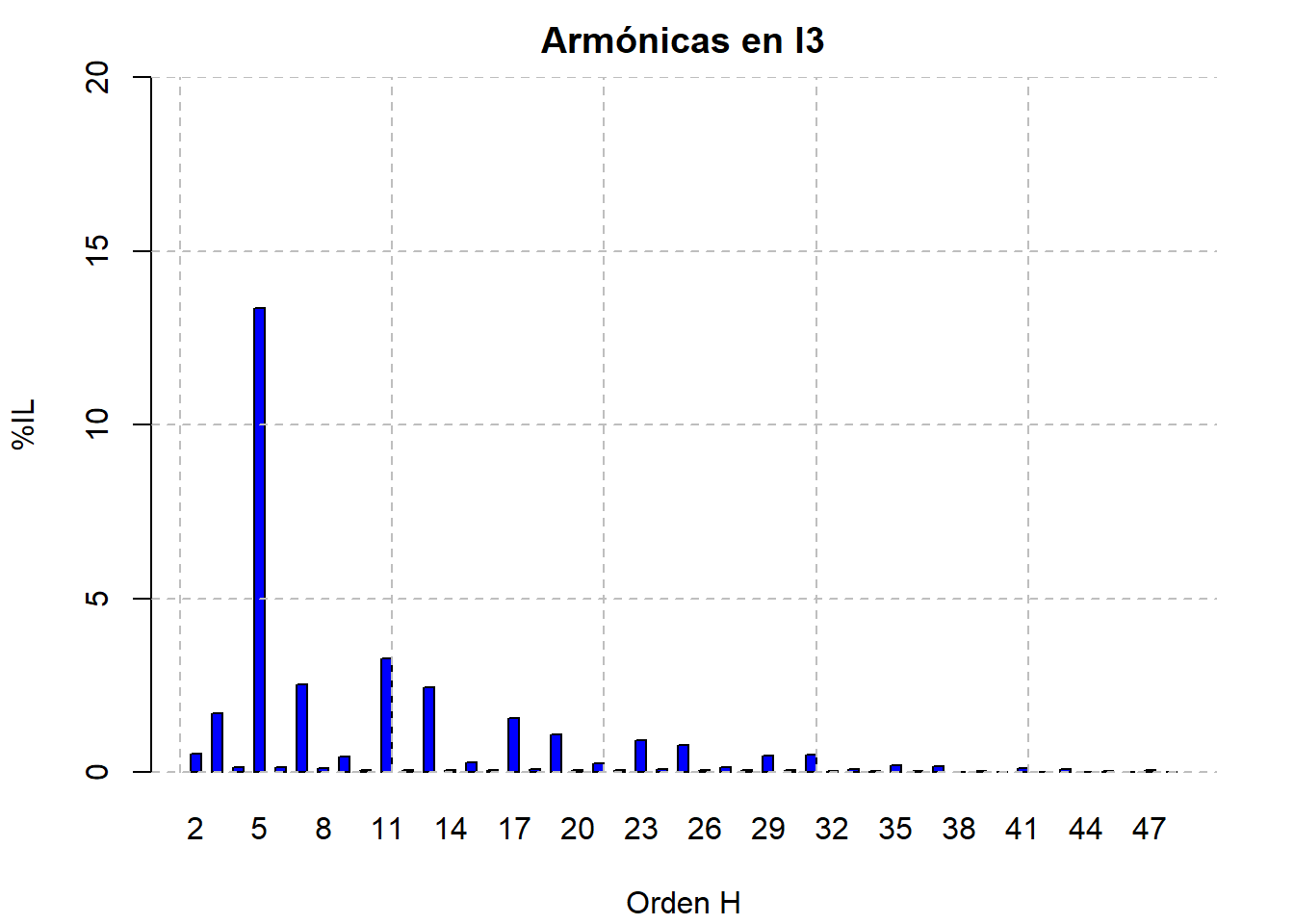

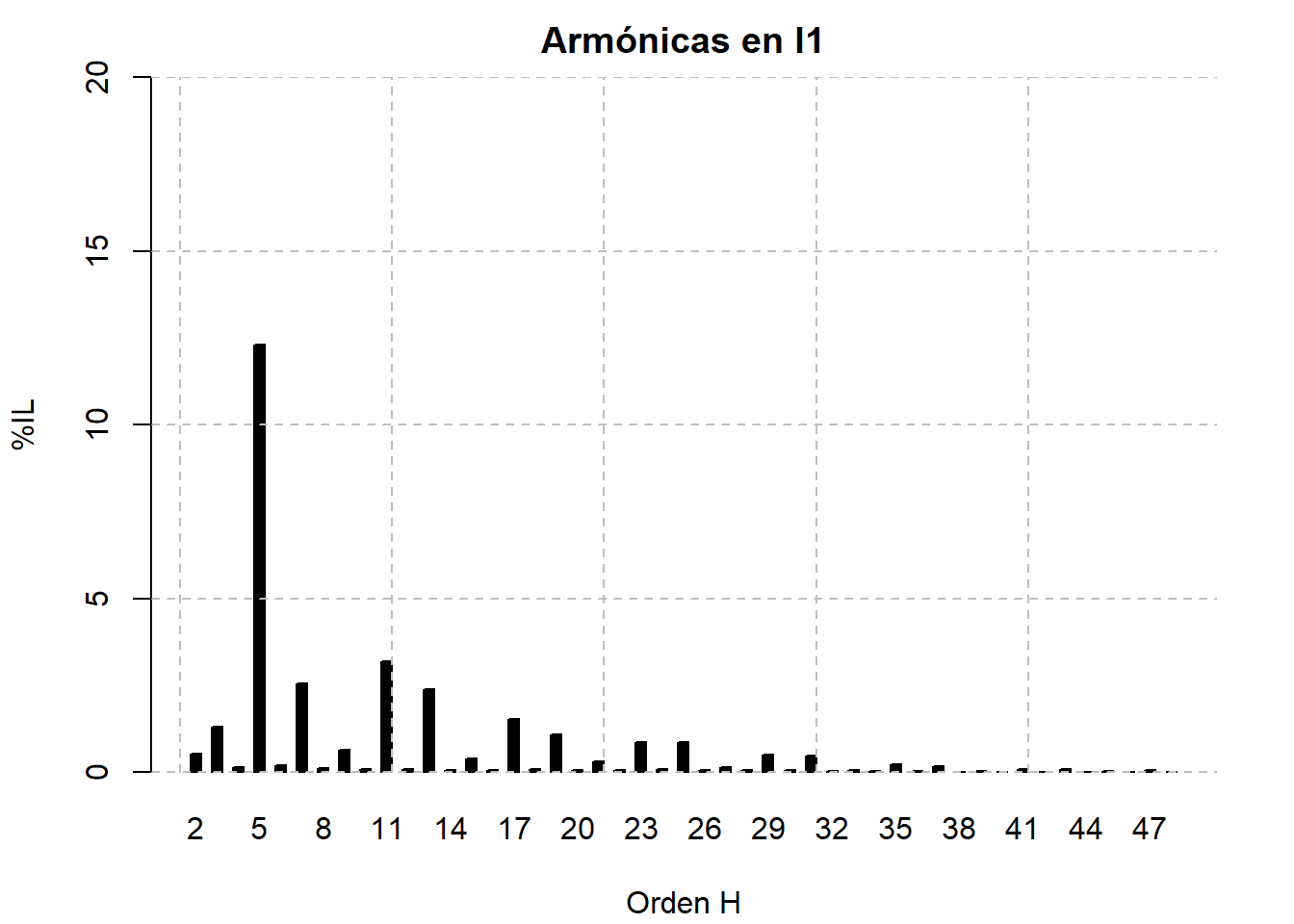

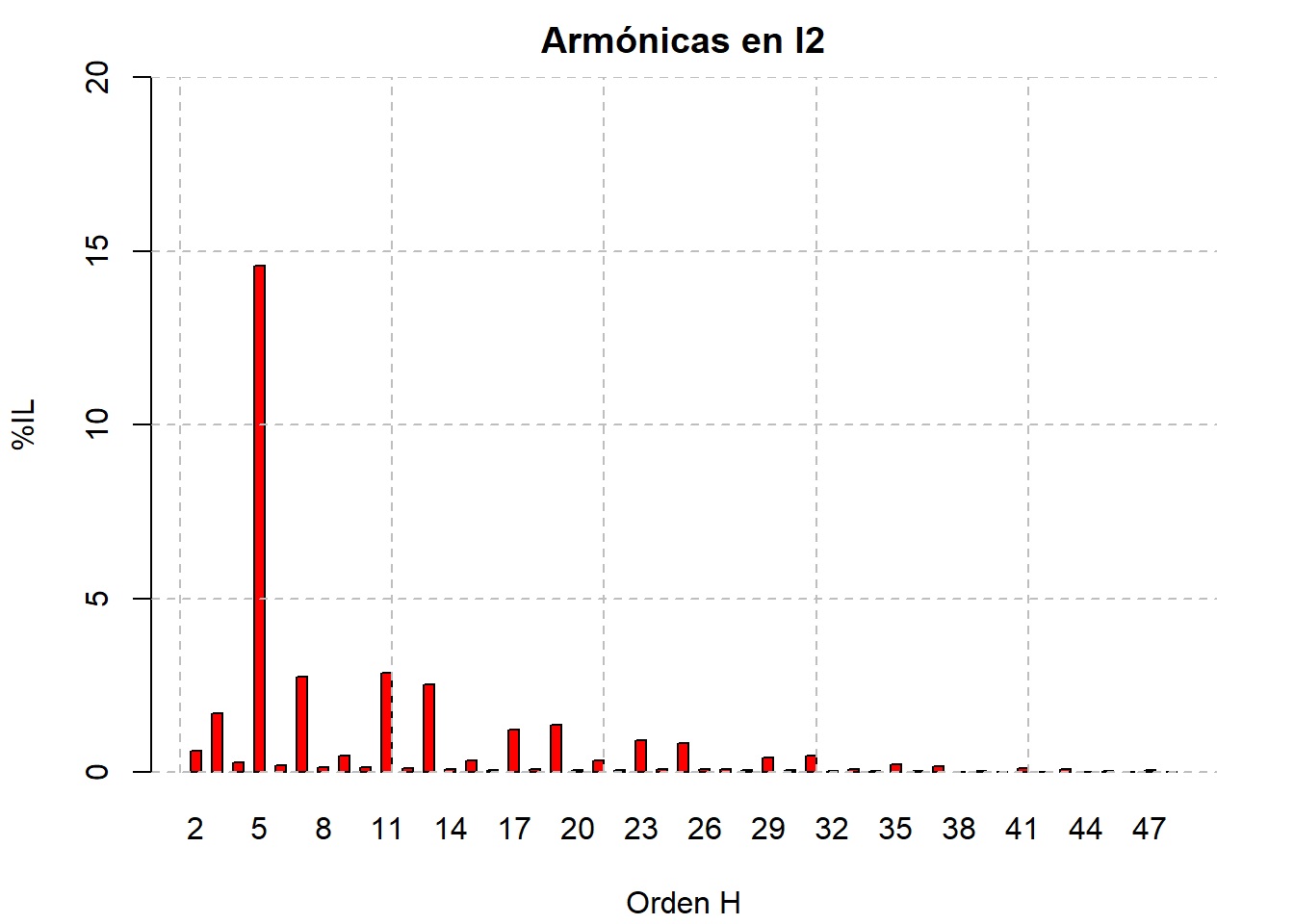

Armónicas Indidividuales I

Estadísticas de THDi (prom.)

Estadistica Descriptiva de THDi

	THDi L1	THDi L2	THDi L3
	Min. : 5.7	Min. : 6.5	Min. : 5.9
	1st Qu.: 9.2	1st Qu.:10.1	1st Qu.:10.2
	Median : 10.0	Median :11.2	Median :11.1
	Mean : 10.7	Mean :11.6	Mean :11.7
	3rd Qu.: 11.2	3rd Qu.:12.4	3rd Qu.:12.4
	Max. :108.9	Max. :53.4	Max. :41.3

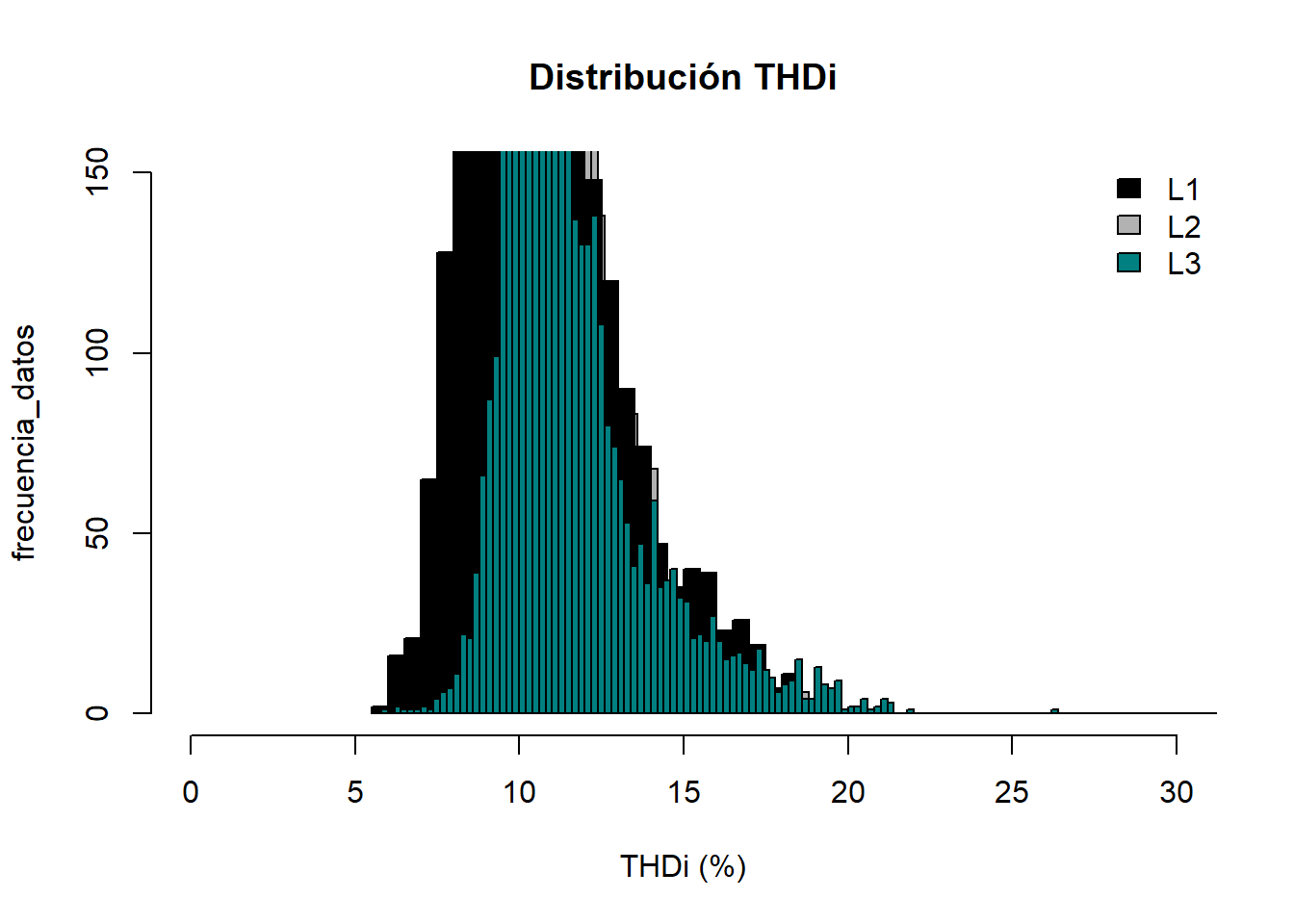

Gráfico Estadístico THDi

Sección: Factor K

Estadísticas de Factor K

Estadistica Descriptiva de Factor K

	KF Ia	KF Ib	KF Ic
	Min. : 1.19	Min. :1.22	Min. :1.22
	1st Qu.: 1.38	1st Qu.:1.41	1st Qu.:1.44
	Median : 1.43	Median :1.48	Median :1.50
	Mean : 1.51	Mean :1.53	Mean :1.57
	3rd Qu.: 1.52	3rd Qu.:1.57	3rd Qu.:1.61
	Max. :14.75	Max. :4.80	Max. :3.78

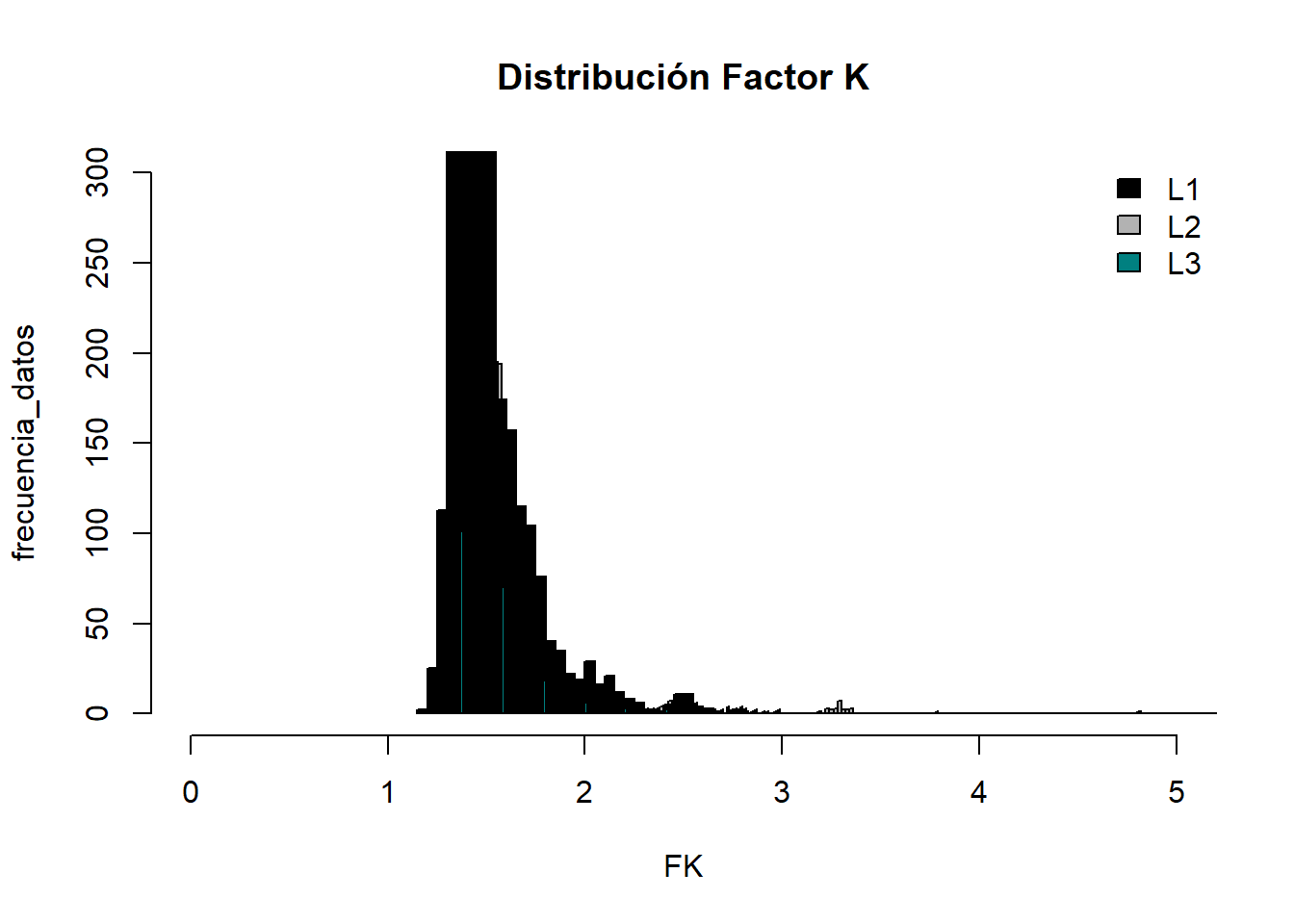

Gráfico Estadístico Factor K
